在最新一期的尚学堂系列课程中，我们请到了乐鱼设计集团暖通总工张剑先生，继上一堂《消防防排烟的理解与执行》之后，本次与学员分享住宅设计的防排烟要点。




——本期培训导师  张剑——

乐鱼设计集团暖通总工

高级工程师

国家注册公用设备工程师


本期培训分为四个部分：


1、住宅正压送风系统

2、车库排烟补风系统

3、底商的自然排烟

4、浙江技术指南的补充要求


住宅正压送风系统


正压送风作为一种行之有效的防烟方式，在国内外住宅建筑设计中已被广泛接受与采用。张工从几个住宅案列出发，向学员讲解在进行正压送风系统的设计计算时所遇到的情况与相关的一些因素。

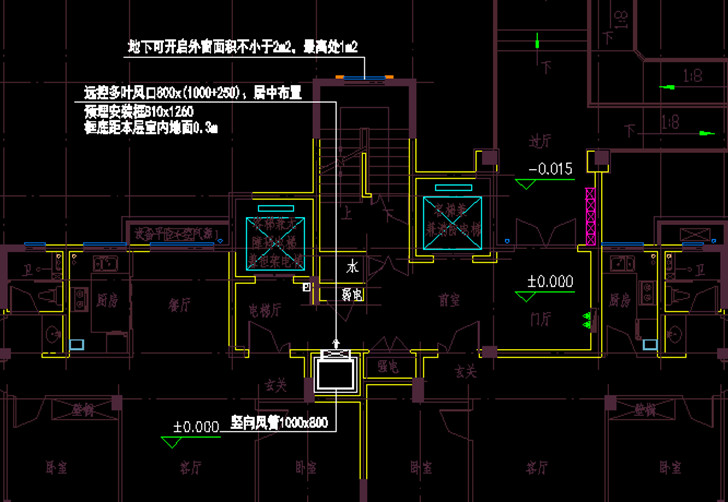

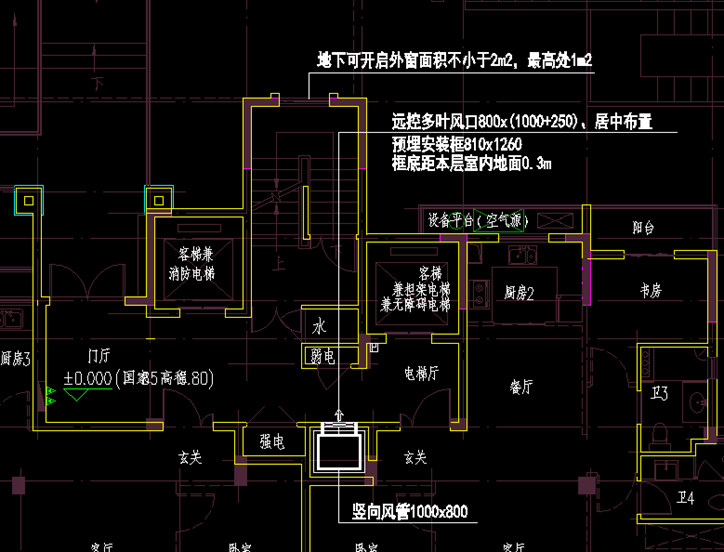

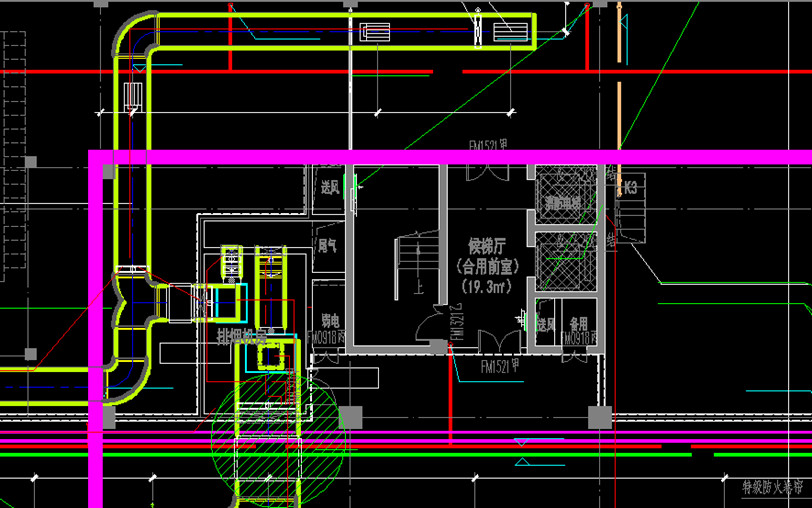

案例一▲

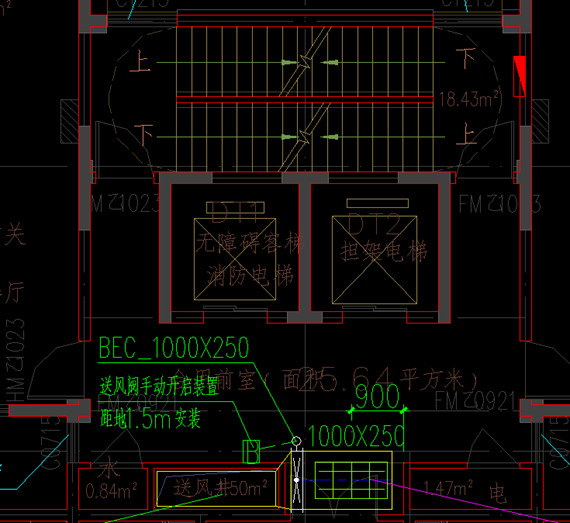

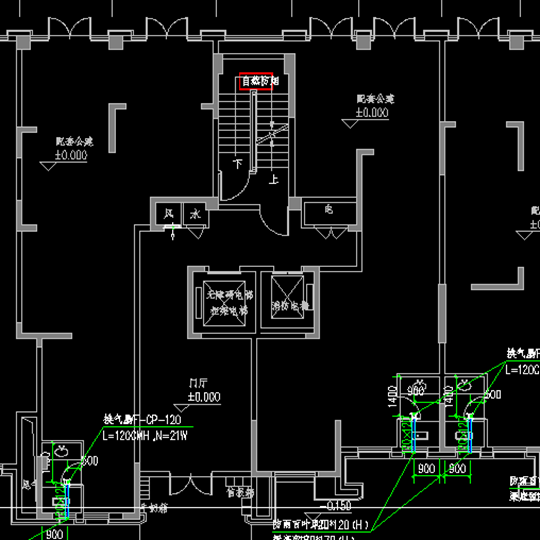

案例二▲

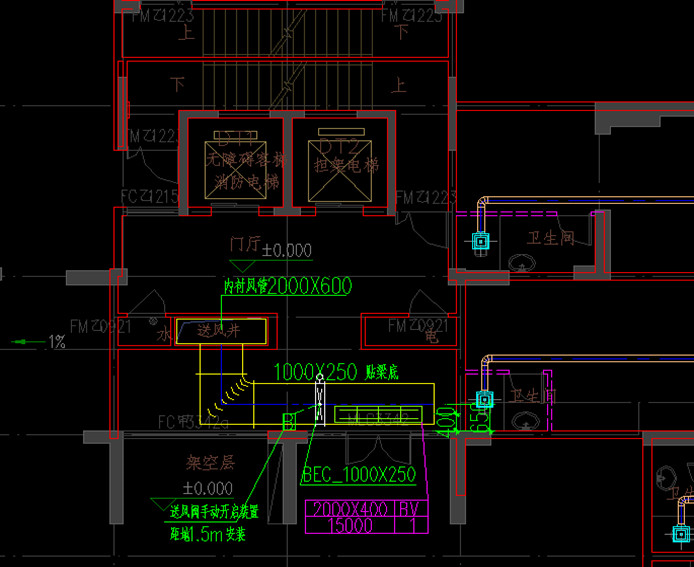

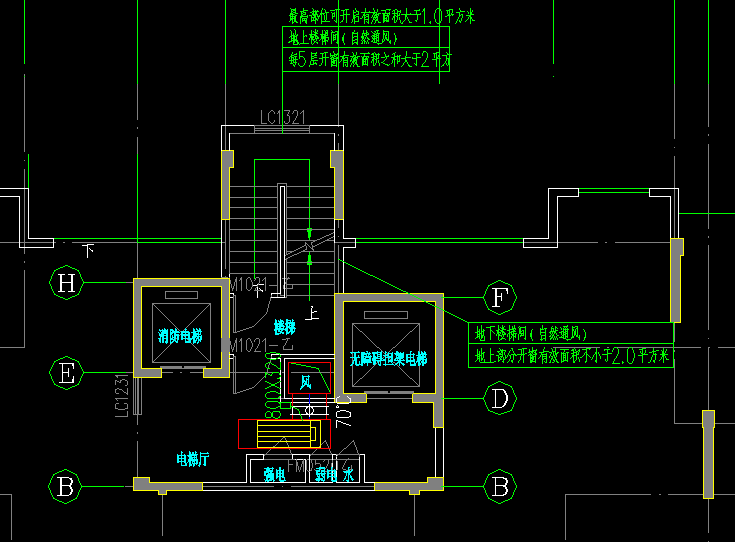

案例三▲

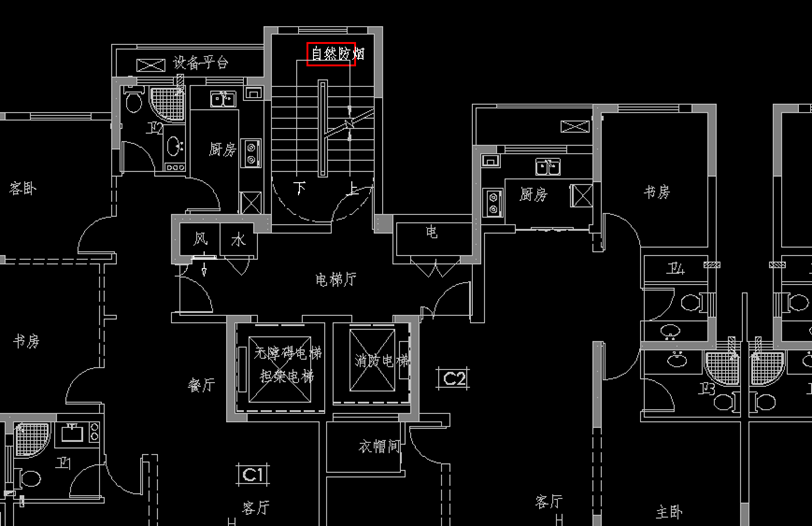

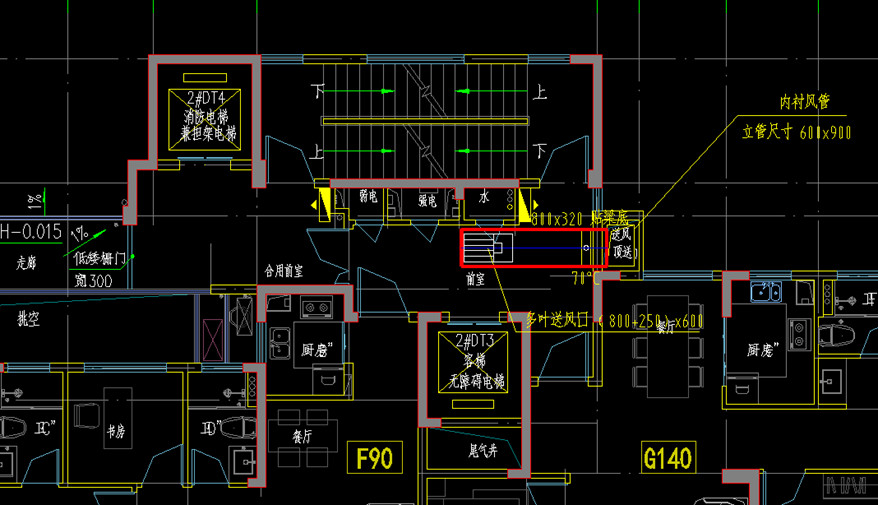

  案例四▲



 案例四▲

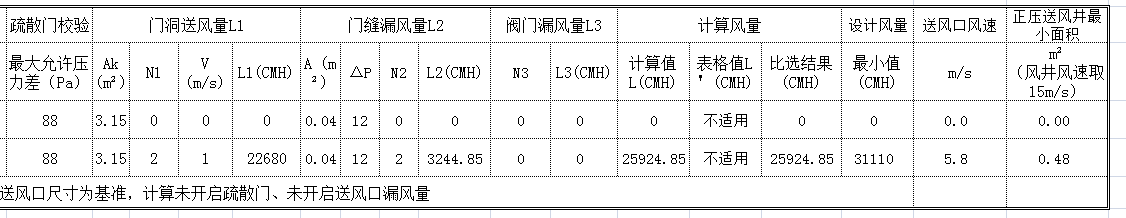

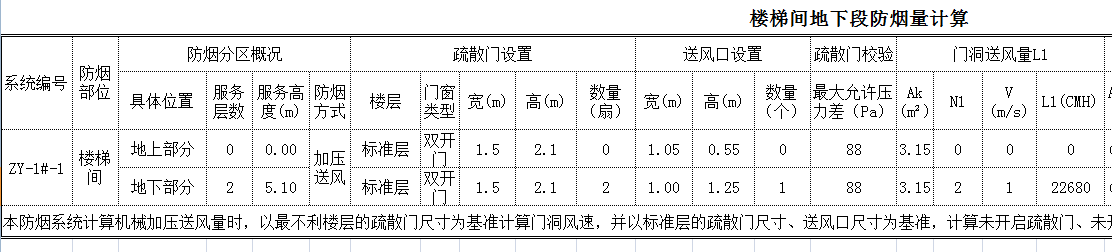

典型住宅的楼梯间正压送风计算▲

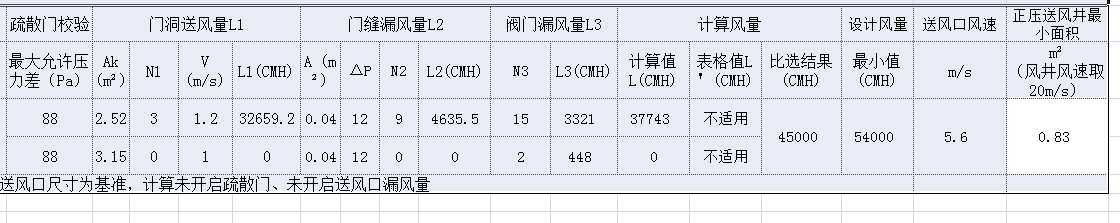

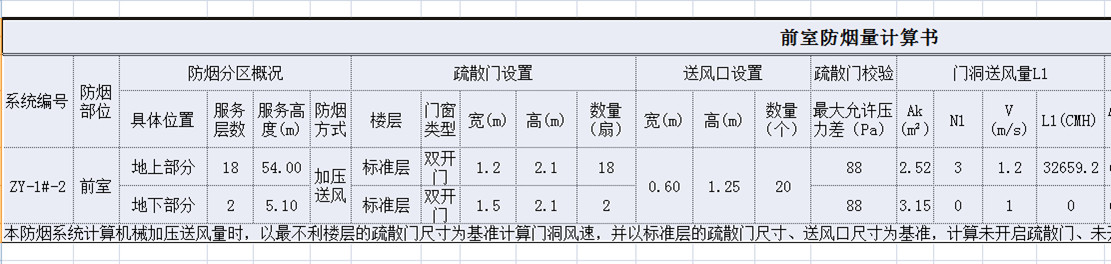

典型住宅的前室正压送风计算▲


车库排烟补风系统



典型汽车库排风井按平时通风量估算：

1、双速风机：（1500*2*6*3）/（8*3600）=1.85平米

考虑内附风管可取2.2~2.5平米

2、直接采用消防风机：（40000*2）/（8*3600）=2.22平米

考虑内附风管可取3.0平米

综上，单个防烟分区按1.2~1.5平米取尾气井

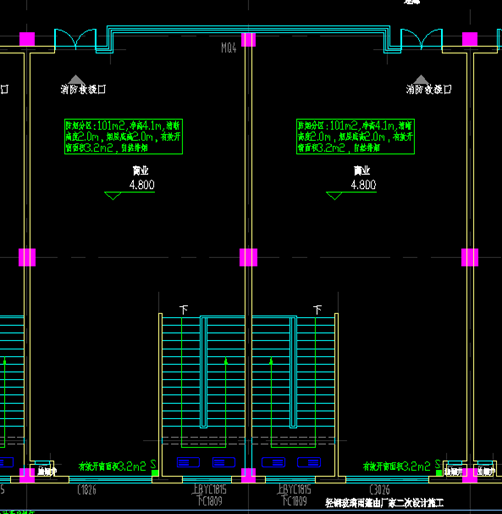

底商的自然排烟


自然排烟耗费人力、物力的资源较小，不需要较大的动力能源，在建筑中不适用于选择排烟风机及管道的设施设置，此时可以优先选择开启窗的自然排烟设施。



浙江技术指南的补充要求


最后，张工针对最新的技术要求，讲解了三合一前室、前室正压送风口设置、浙江地区地下楼梯间放宽、地下楼梯间自然防烟设计、正压送风计算、非机动车库排烟、屋顶风机房设计、汽车库补风等情况需要注意的问题。
